【客戶案例】產品零部件直接噴碼標識的解決方案
發布時間：2018/10/27 [點此返回]

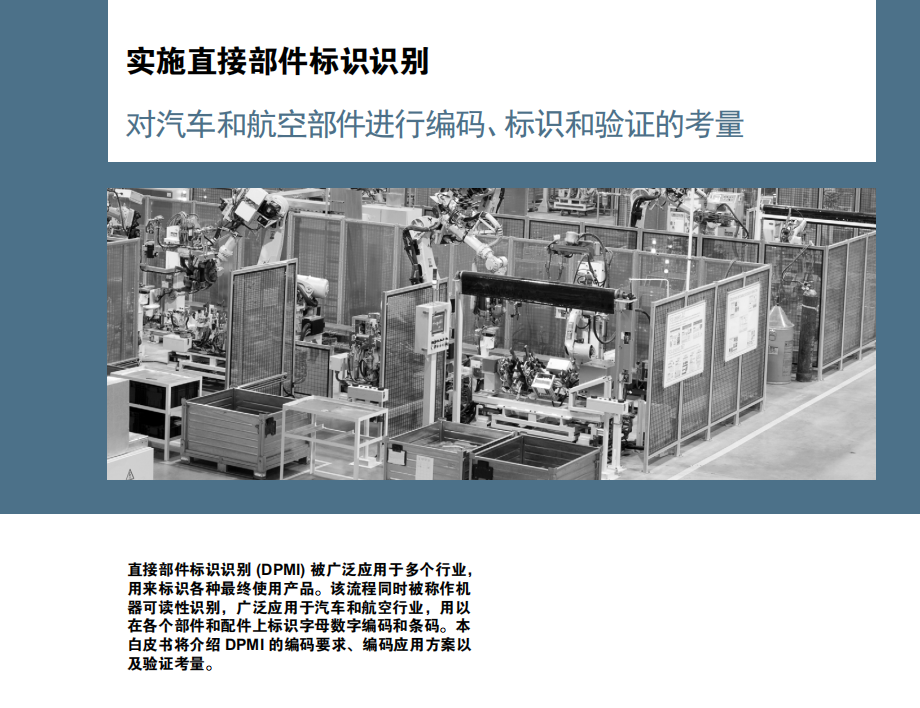

噴碼機直接部件標識識別 (DPMI) 被廣泛應用于多個行業，用來標識各種終使用產品。
該流程同時被稱作噴碼機可讀性識別，廣泛應用于汽車和航空行業，
用以在各個部件和配件上標識字母數字編碼和條碼。本白皮書將介紹 DPMI 的編碼要求、編碼應用方案以及驗證考量。

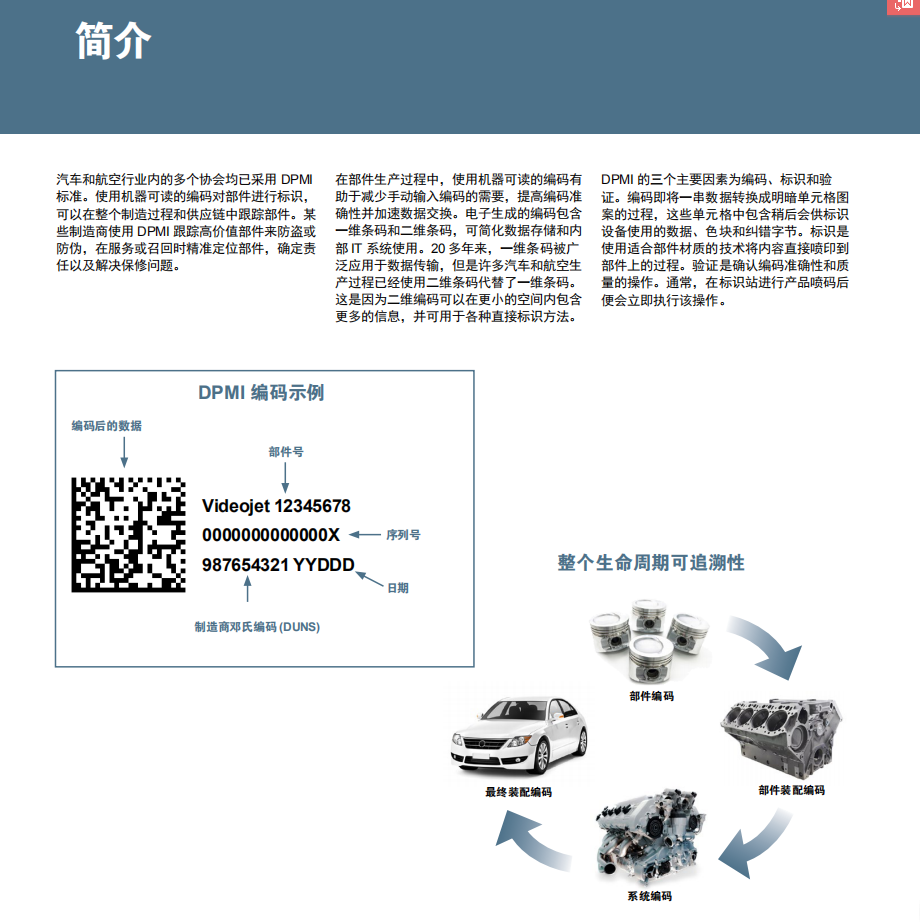

汽車和航空行業內的多個協會均已采用 DPMI 標準。使用噴碼機可讀的編碼對部件進行標識，
可以在整個制造過程和供應鏈中跟蹤部件。某些制造商使用 DPMI 跟蹤高價值部件來防盜或防偽，
在服務或召回時精準定位部件，確定責任以及解決保修問題。
在部件生產過程中，使用噴碼機可讀的編碼有助于減少手動輸入編碼的需要，提高編碼準確性并加速數據交換。
電子生成的編碼包含一維條碼和二維條碼，可簡化數據存儲和內部 IT 系統使用。
20 多年來，一維條碼被廣泛應用于數據傳輸，但是許多汽車和航空生產過程已經使用二維條碼代替了一維條碼。
這是因為二維編碼可以在更小的空間內包含更多的信息，并可用于各種直接標識方法。
DPMI 的三個主要因素為編碼、標識和驗證。
編碼即將一串數據轉換成明暗單元格圖案的過程，這些單元格中包含稍后會供噴碼機設備使用的數據、色塊和糾錯字節。
標識是使用適合部件材質的技術將內容直接噴印到部件上的過程。驗證是確認編碼準確性和質量的操作。
通常，在標識站進行產品噴碼后便會立即執行該操作
編碼

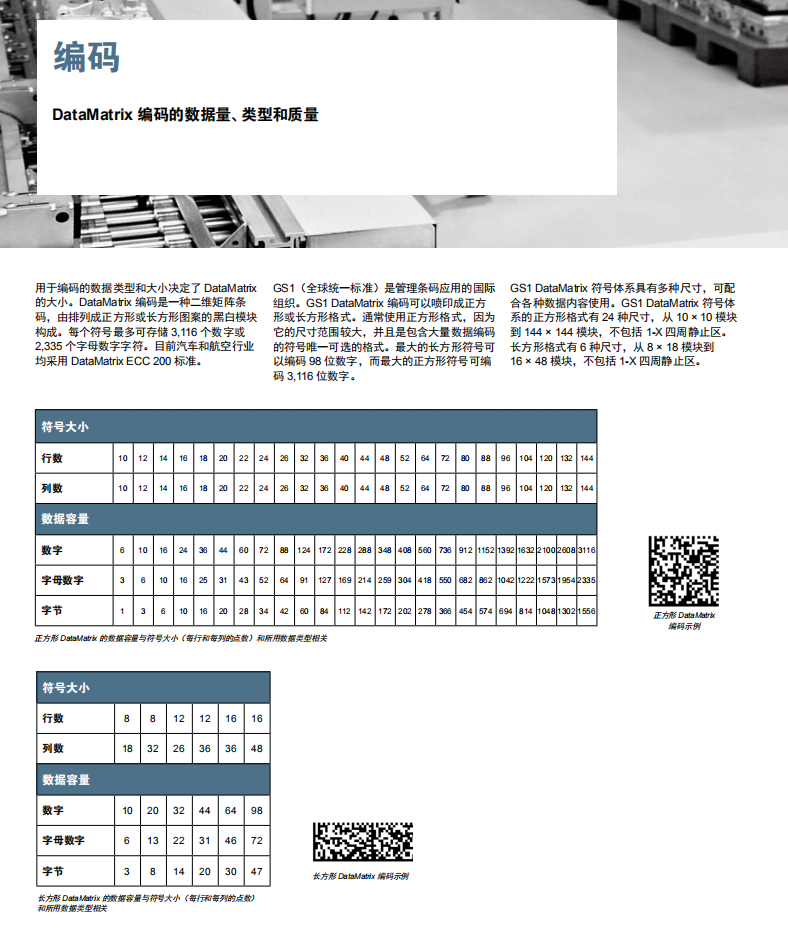

DataMatrix 編碼的數據量、類型和質量用于編碼的數據類型和大小決定了 DataMatrix 的大小。
DataMatrix 編碼是一種二維矩陣條碼，由排列成正方形或長方形圖案的黑白模塊構成。
每個符號多可存儲 3,116 個數字或2,335 個字母數字字符。目前汽車和航空行業均采用 DataMatrix ECC 200 標準。
GS1（全球統一標準）是管理條碼應用的國際組織。GS1 DataMatrix 編碼可以噴印成正方形或長方形格式。
通常使用正方形格式，因為它的尺寸范圍較大，并且是包含大量數據編碼的符號唯一可選的格式。
大的長方形符號可以編碼 98 位數字，而大的正方形符號可編碼 3,116 位數字。
GS1 DataMatrix 符號體系具有多種尺寸，可配合各種數據內容使用。GS1 DataMatrix 符號體系的正方形格式有 24 種尺寸，
從 10 × 10 模塊到 144 × 144 模塊，不包括 1-X 四周靜止區。長方形格式有 6 種尺寸，
從 8 × 18 模塊到16 × 48 模塊，不包括 1-X 四周靜止區。
所創建編碼的質量
為保證 DataMatrix 編碼的可讀性和可靠性，除了創建編碼的基本原則外，還有其他因素需要考慮。
DataMatrix 編碼內點的形狀可以是圓形或者方形。點式打標和噴墨等方法可以生成圓點，
而且根據編碼標準，這些圓點的大小不能大于理想圓點大小的 105%，或者小于理想圓點大小的 60%。
如果圓點太大，則會互相接觸或重疊，形成一個大圓點，使編碼無法讀取。
如果圓點太小，圓點之間的白色空間會太大，所噴印編碼的可靠性不夠.
同時已建立了與理想圓點的偏差閾值，確保由生成的圓點組成的編碼具有可靠的可讀性。
矩陣內點的位置對于確保編碼的可靠性至關重要。無論是垂直還是水平方向，各點都不能偏離參考格線或理想的點位（圓心)。
此外，編碼不能變形。根據目前的編碼標準，X 和 Y 軸之間的理想角度是90°，但是允許 7° 的誤差。
標識

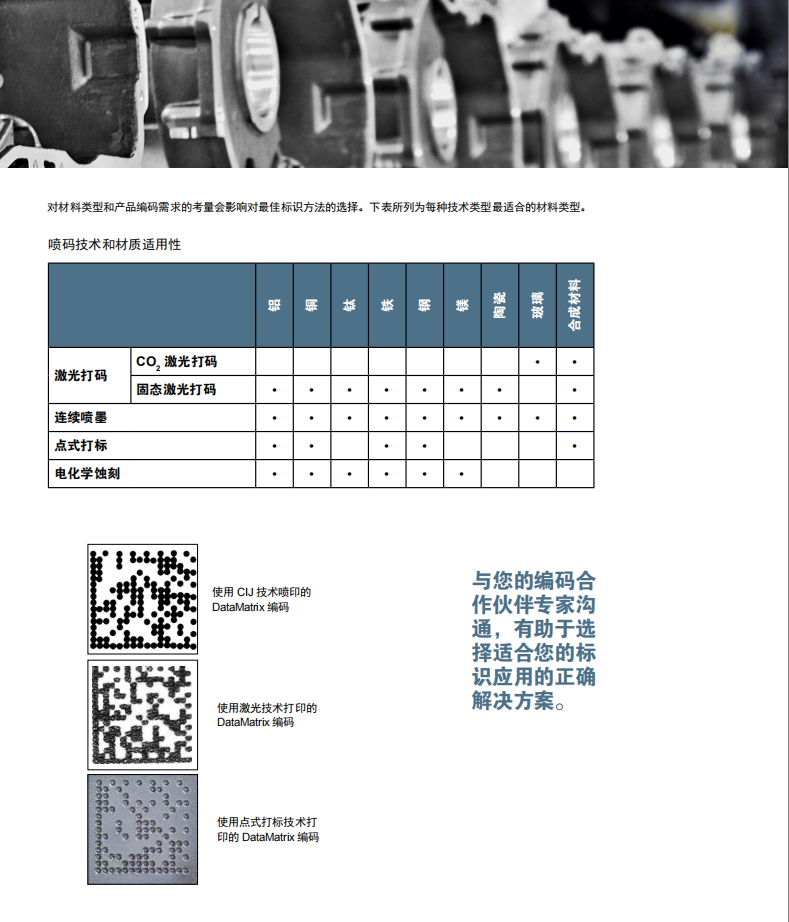

佳的標識方法取決于您的部件材質和編碼要求除了選擇編碼格式和內容外，對部件佳標識方法的考量也很重要。
汽車和航空行業常用的方法有激光標識、連續噴墨噴印、點式打標和電化學蝕刻。 CO2 激光打碼機采用二氧化碳氣體混合物中的
射頻放電所生成的紅外激光。這些激光打碼機系統通過更改表面顏色、熔化、發泡或去除材料表面的熱打碼方式生成編碼連續噴墨 (CIJ) 技術通過噴嘴從打印頭噴出墨滴流，
超聲波信號會使噴墨形成細小的墨滴。這些墨滴會從墨滴流中分離出來，經過充電后，發生偏移，形成點陣，飛出噴頭，后噴射在產品上。
在點式打標標
